摘要 ：本期课程聊城验光师培训学校的老师分享一下散光透镜的成像，在介绍球柱面透镜的光学性质时，曾介绍过球柱面透镜成像呈史氏光锥。由物体上每一点发出的光束,在透镜后不同距离处形成不同的像，在前、后焦线位置像最清楚，形成两条相互垂直的像线;在最小弥散圆处为模糊圆斑，其中间各位置都是一系列模糊的、大小不同的椭圆斑。...
本期课程聊城验光师培训学校的老师分享一下散光透镜的成像，在介绍球柱面透镜的光学性质时，曾介绍过球柱面透镜成像呈史氏光锥。由物体上每一点发出的光束,在透镜后不同距离处形成不同的像，在前、后焦线位置像最清楚，形成两条相互垂直的像线;在最小弥散圆处为模糊圆斑，其中间各位置都是一系列模糊的、大小不同的椭圆斑。
如图 4-29,若物体为一个十字，方向与柱镜轴方向相同放置，可看作是许多细点排列而成。每一点均单独形成一个史氏光锥。在前像线位置，水平方向形成横向清晰像线;垂直向排列的各物点，虽各自形成像线,但因水平方向光线不能集合成点，而是短横线，结果形成一垂直的粗像线。在后像线位置,则形成垂直的清晰像线和水平的粗像线。除此之外，其余位置无法成清晰像。

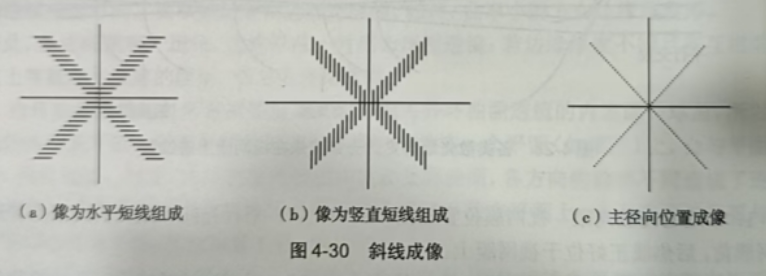

若球柱透镜轴向如图4-29所示(90°和180°)，而十字物线旋转45°，位于45°和135°方向，那么在前像线位置和后像线位置分别由许多短线组成，每一短线都和球柱透镜的轴向平行或垂直,如图4-30(a)、图4-30(b)所示；而旋转透镜得到图像最清晰的位置，就是透镜的两个轴向的位置，如图4-30(c)所示。焦度计就是利用这一原理来测定球柱透镜的轴向和屈光力。

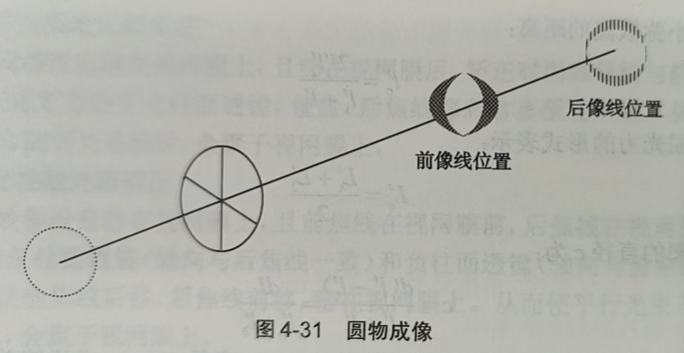

如物为一圆环,则像于前像线位置和后像线位置如图4-31所示。在最小弥散圆位置，各像点均成一模糊圆斑,整个圆像模糊不清。
